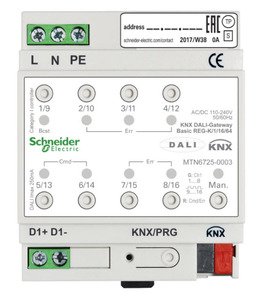

KNX DALI-Gateway Basic REG-K/1/16/64

Das KNX DALI Gateway Basic REG-K/1/16/64 (nachfolgend „Gateway“ genannt) verbindet den KNX-Bus mit dem DALI-Bus. Leuchten mit DALI-Vorschaltgeräten lassen sich somit als Subsystem in ein komplettes KNX-System integrieren und mit den vielfältigen verfügbaren KNX-Geräten steuern. Das Gerät wandelt Schalt- und Dimmbefehle des angeschlossenen KNX-Systems in entsprechende DALI-Telegramme um bzw. Statusinformationen vom DALI-Bus in KNX-Telegramme. Die elektronischen Vorschaltgeräte können in 16 Gruppen pro Gateway geschaltet, gedimmt oder auf einen definierten Wert eingestellt werden.

Technische Daten

Versorgungsspannung: 100–240 V AC/DC, 50–60 Hz Leistungsaufnahme: max. 9 W Stromversorgung über KNX: 24 V DC (SELV), ca. 5 mA Bedienelemente: Programmiertaste: Normal-/Programmiermodus 1 Taste für manuellen Modus: Aktivierung des manuellen Modus 8x Gruppentasten: Bedienung der einzelnen Gruppen im manuellen Modus Anzeigeelemente: Programmier-LED, rot: Normal-/Programmiermodus LED RGB: Manueller Modus und Fehlermeldungen 8x LED, rot: Gruppenstatus und Fehlermeldungen DALI: Ausgänge: D+, D Anzahl der elektronischen Vorschaltgeräte: Anschluss von bis zu 64 elektronischen Vorschaltgeräten Ausgangsspannung: ca. 16 V DC, kurzschlussfest (Basisisolierung, nicht SELV) Ausgangsstrom: Max. 250 mA Typ: Steuereinheit Kategorie 1 (Einzelmaster) Anschlüsse: Versorgungsspannung: Schraubklemme 3x 1-2,5 mm², ein- und mehradrig DALI-Bus: Schraubklemme 2x 1-2,5 mm², ein- und mehradrig KNX: Busanschlussklemme Betriebstemperatur: -5 °C bis +45 °C Relative Luftfeuchtigkeit (nicht kondensierend): 5 % bis 93 % Verschmutzungsgrad: 2 Überspannungskategorie: III Gerätebreite: 4 Module = ca. 72 mm
