Multi I/O

KNX Schaltaktor 12-fach mit 12 Binäreingängen

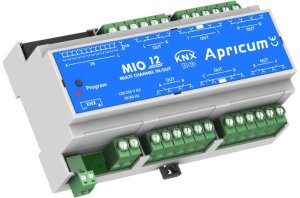

Das MIO-KNX 12 ist ein modulares Installationsgerät zum Betrieb in einem Verteiler auf 35 mm Hutschiene.
Die Verbindung zu KNX ist über eine 2-polige Schraubklemme realisiert.

Der Aktor schaltet bis zu 12 unabhängige elektrische Lasten über potentialfreie Kontakte (bistabile Relais). Die Ausgänge sind über 2-polige Schraubklemmen verbunden. Jeder Ausgang wird getrennt über den KNX-Bus gesteuert.

Die Aktoren sind besonders geeignet zum Schalten ohmscher Lasten.
Der 12-fach binäre Eingang hat 12 unabhängige Eingänge für potentialfreie Kontakte wie konventionelle Schalter oder Taster.
Features / Vorteile

Konfigurierbare binäre Ausgänge NC/NO, Verzögerung, Treppenlicht
Einschaltverhalten entsprechend Parametern
Große Anzahl an Logikfunktionen für die Eingangskanäle (Sonnenschutz, Ein-Tasten-Jalousie, Dimmen, ...) und die Ausgangskanäle (Schalter, Szene, Treppenhaus, Verzögerung, ...)
Eingänge für Schalter, Umschalter, Jalousie, Szene
Erkennung kurzer und langer Schaltvorgänge

The MIO-KNX 12 is a modular installation device for installing in a distribution board on 35mm mounting rails.
Connection to the KNX is implemented via a 2-screw terminal.
The actuators switch up to 12 independent electrical loads via potential free contacts (bi-stable relais).
The outputs are connected using screw terminals.
Each output is controlled separately via the KNX.
The actuators are particularly suitable for switching ohmic loads.

The 12-fold Binary Input part has 12 independent inputs for sensing potential free floating contacts such as conventional switches and push buttons.


Features / Benefits

Configurable binary outputs NC/NO, delay, staircase
Power on behavior according to parameter
Large number of logic functions for the input channels (sun protection, one-button shutter, dimming, -) and the output channels (switch, scene, staircase, delay, -)
Inputs for switching, toggle, blinds, scene, dimming
Detects short and long switching
