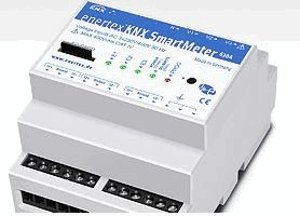

Enertex® SmartMeter KNX 85A RT zur effizienten Stromertrags- und/oder Stromverbrauchsmessung

Enertex® KNX SmartMeter zur effizienten Stromertrags- und/oder Stromverbrauchsmessung

Der KNX Smartmeter (4TE-Hutschiene) ist ein Zweirichtungszähler zur Messung der Wirk- und Blindenergie bzw. -leistung, sowie zur Überwachung der Netzqualität.
Die Messung der erfolgt entweder im Dreiphasensystem oder in drei unabhängigen Einphasensystemen mit der
Genauigkeitsklasse 1 (1%).

Sämtliche Messwerte (Strom, Spannung, Wirkleistung, Blindleistung, Wirkenergie, Blindendergie, Leistungsfaktor, THD-U, THD-I, Netzoberschwingungen, Schieflast, Nullstrom, Netzfrequenz) werden auf dem KNX-Bus dargestellt.

Die Messung des Stromes erfolgt verlustlos mit externen Durchsteckstromsensoren. Die 3 mitgelieferten Stromsensoren sind für die Installation am Netzeinspeisepunkt geeignet und werden werkskalibriert. Ströme können im Bereich von 2mA bis 85A pro Phase gemessen werden, Spannung im Bereich von 0 bis 460VAC. Der Messbereich der Wirkleistung ist von 0,5W bis 19550W bzw. 58650W (dreiphasig). Alle Zählerwerte und Messgrößen werden zudem in Textform zur weiteren Datenverarbeitung auf einer SD-Karte aufgezeichnet.

Die ETS-Applikation stellt neben spezialisierten Funktionen zur leistungsabhängigen Laststeuerung, Optimierung des Eigenenergiebedarfs mit PV-Anlagen, Berechnung des Nutzungs- oder Einspeiseentgelts mit Tarifumschaltung und zur Vermeidung von Lastspitzen zudem verschiedene Überwachungsfunktionen bereit. Diese melden bei Grenzwertüberschreitungen Ereignisse wie Spannungsausfälle, hohe Spannungsspitzen, hohe Netzverzerrung, hohen Blindenergiebezug, stark ungleichmäßige Belastung der 3 Phasen (Schieflast) oder hohe Nulleiterbelastung am Bus. Zur Beurteilung der Netzqualität werden Oberschwingungen bis zur 50. Harmonischen von Strom und Spannung gemessen. Die zahlreichen Überwachungsfunktionen ermöglichen eine zeitgenaue Analyse von netzbedingten Ausfällen, Störungen und Beschädigungen von elektrischen Betriebsmitteln.

Der Smartmeter wird ausschließlich vom KNX-Bus versorgt.

Gewährleistung und Garantie:

• 2 Jahre Herstellergarantie


Enertex® SmartMeter KNX gibt es in 3 Varianten:

Enertex® SmartMeter KNX 85A:

• Messung von 2mA bis 85A
• Messung über Durchsteck-Stromsensoren
• Betrieb nur mit KNX-Bus möglich


Enertex® SmartMeter KNX 85A RT:

• Messung von 2mA bis 85A
• Messung über Durchsteck-Stromsensoren
• Betrieb auch ohne KNX-Bus möglich
• Batteriegepufferte und ab Werk gestellte Uhr (auf Berliner Ortszeit) zur zeitgenauen und minütlichen Aufzeichnung aller Messgrößen auf die SD-Karte


Enertex® SmartMeter KNX 630A:

• Messung von 10mA bis 630A
• Messung über flexible Stromsensoren,
  die zur einfacheren Montage geöffnet werden können
• Betrieb auch ohne KNX-Bus möglich
• Batteriegepufferte und ab Werk gestellte Uhr (auf Berliner Ortszeit) zur zeitgenauen und minütlichen Aufzeichnung aller Messgrößen auf die SD-Karte
